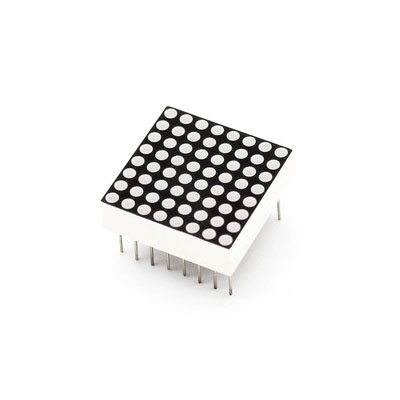

Используя этот метод, можно управлять большим количеством прокручиваемого текста на светодиодной матрице Arduino, используя меньшее количество контактов. Например, соединив вместе 8 строк и 8 столбцов, потребуется всего 16 контактов для управления всеми светодиодными точками всего матричного дисплея 8x8. Этот метод очень популярен при управлении светодиодными дисплеями и может быть распространен на более крупные матричные дисплеи и другие светодиодные приложения.

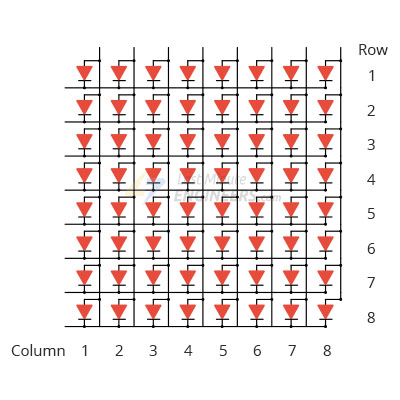

В технологии мультиплексирования каждая точка светодиода активируется на очень короткое время. Активируя каждый столбец поочередно в течение определенного периода времени и выбирая соответствующую строку для включения соответствующего светодиода, загораются все точки светодиода, которые необходимо зажечь во всей точечной матрице. Поскольку время активации каждой колонки очень короткое, одновременно горят не более 8 точек светодиода. Скорость переключения колонок очень высокая (сотни или тысячи раз в секунду), и цель этого высокоскоростного переключения — дать человеческому глазу почувствовать, что дисплей полностью освещен, тем самым обеспечивая стабильный и непрерывный эффект изображения. Благодаря этой технологии крупномасштабные светодиодные матричные дисплеи можно легко контролировать с помощью всего лишь нескольких контактов, что обеспечивает более удобные и недорогие решения для отображения в различных отраслях.
Чип MAX7219
Единственная проблема с мультиплексированием заключается в том, что вам придется постоянно обновлять изображение, чтобы изображение оставалось стабильным.
Еще есть чип MAX7219, который выполняет за вас всю работу по управлению и обновлению. Все, что вам нужно сделать, это отправить ему последовательные команды через 4-контактный интерфейс SPI, а он позаботится обо всем остальном.
| Зависимость Rset от тока сегмента и прямого напряжения светодиода | |||||
| ИСЭГ (мА) | ВЛЭД (В) | ||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 40 | 12.2 | 11.8 | 11.0 | 10.6 | 9.69 |
| 30 | 17.8 | 17.1 | 15.8 | 15.0 | 14.0 |
| 20 | 29.8 | 28.0 | 25.9 | 24.5 | 22.6 |
| 10 | 66.7 | 63.7 | 59.3 | 55.4 | 51.2 |
