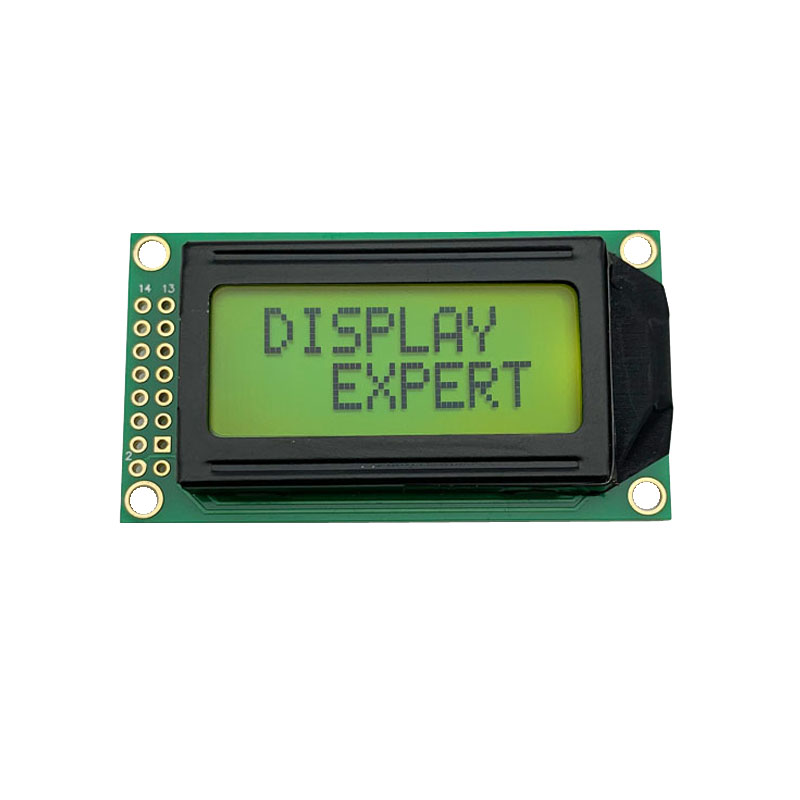

0802 Символьный ЖК-дисплей Y-G COB STN ЖК-модуль
Как профессиональный производитель, мы хотели бы предоставить вам монохромный ЖК-дисплей. SC0802001-V01 — это 8-символьный 2-строчный ЖК-дисплей размером 8×2 символа с желтой подсветкой STN COB Grenn. Этот дисплей построен на микросхеме драйвера SPLC780D с 16-контактным разъемом и углом обзора 6 часов.
●Тип: Персонаж
●Режим: STN/Y-G
●Номер продукта: SC0802001-V01.
●Размер: -
●Разрешение: 8*2
●Контурный размер: 28,2×32,3×2,1.
●Активная область: 27,45*11,50.
●Интерфейс: 8-битный микроконтроллер.
●IC: SPD0301ZD
●Яркость: -
●Сенсорный экран: Нет
●Направление просмотра: 6
● Контакт №: 16.
●Форма: прямоугольник.

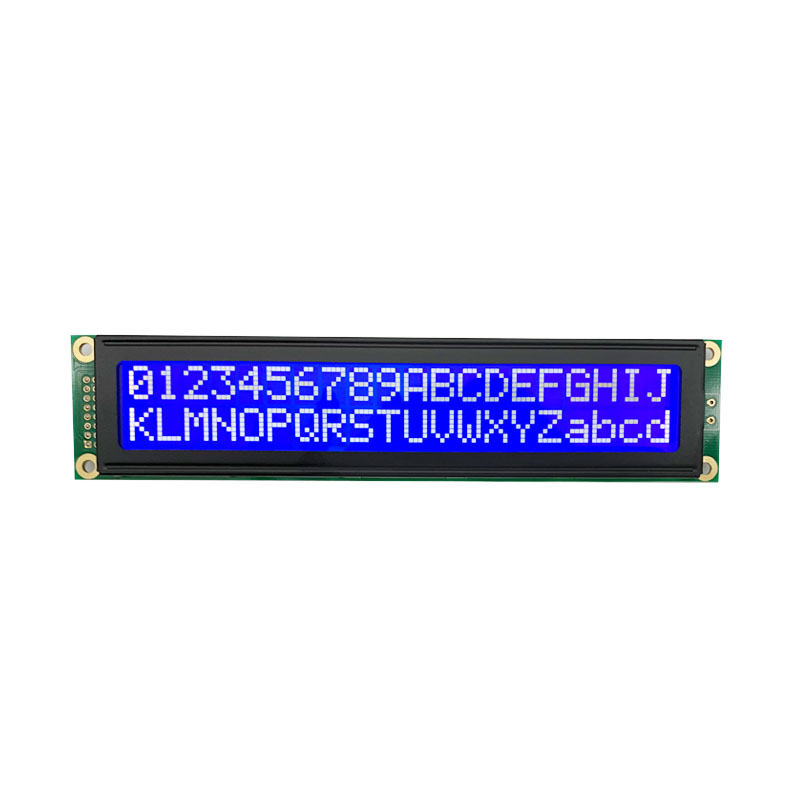

2002 Символьный ЖК-дисплей STN Negative СИНИЙ
SC2002001-V01 — это символьный ЖК-дисплей с разрешением 20*2, встроенный в микросхему AIP31066, 16-контактный разъем, направление обзора на 6 часов.
●Тип: Персонаж
●Режим: STN-синий
●Номер продукта: SC2002001-V01.
●Размер: -
●Разрешение: 16*2
●Контурный размер: 116*37*13,2.
●Активная область: 85*18,6.
●Интерфейс: 8-битный микроконтроллер.
●IC: AIP31066
●Яркость: -
●Сенсорный экран: Нет
●Направление просмотра: 6
● Контакт №: 16.
●Форма: прямоугольник.
Общие характеристики
| Элемент | Стандартное значение | Единица |
| Тип дисплея | 20 символов х 2 строки | Мм |
| Тип ЖК-дисплея | STN,ОТРИЦАТЕЛЬНЫЙ(СИНИЙ),ПЕРЕДАЮЩИЙ | Мм |
| Состояние драйвера | ЖК-модуль: 1/16 режима работы, 1/5 смещения | Мм |
| Направление просмотра | 6 часов | Мм |
| Тип подсветки | СТОРОНА БЕЛАЯ | Мм |
| Интерфейс | 8-битный интерфейс МПУ | – |
| Драйвер IC | АИП31066 | – |
| Контурный размер | 116 (Д) * 37 (Ш) * Макс. 13,2 (Т) | мм |
| Зона просмотра | 85 (Д) * 18,6 (Ш) | мм |
| Размер точки | 0,61(Ш) ´ 0,63(В) | мм |
| Шаг точки | 0,66(Ш) ´ 0,69 (В) | мм |
| Размер символа | 3,25 (Ш) ´ 5,39 (В) | мм |
| Нет. | Символ | Функция |
| 1 | ВСС | Земля (0 В) |
| 2 | ВДД | Напряжение питания логики (+5,0 В) |
| 3 | ВО | Регулировка контрастности |
| 4 | РС | Выбор данных/инструкций |
| 5 | Ч/З | Чтение/Запись Выбор |
| 6 | E | Включить сигнал |
| 7–14 | ДБ0-ДБ7 | Шина данных |
| 15 | LED_A | Источник питания светодиода + (5,0 В) |
| 16 | светодиод_К | Источник питания светодиодов – (0 В) |
