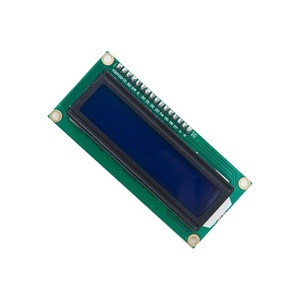

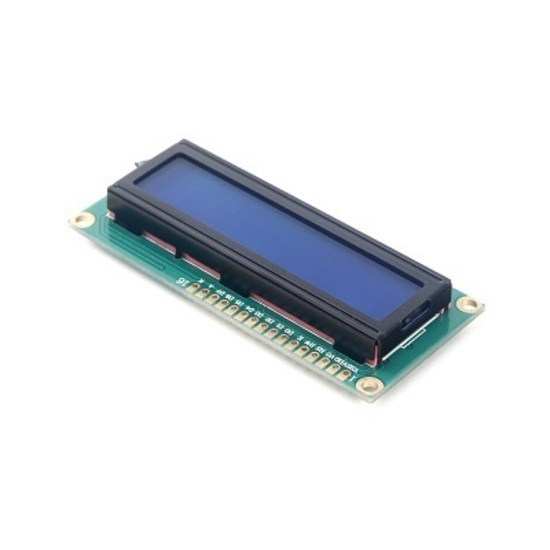

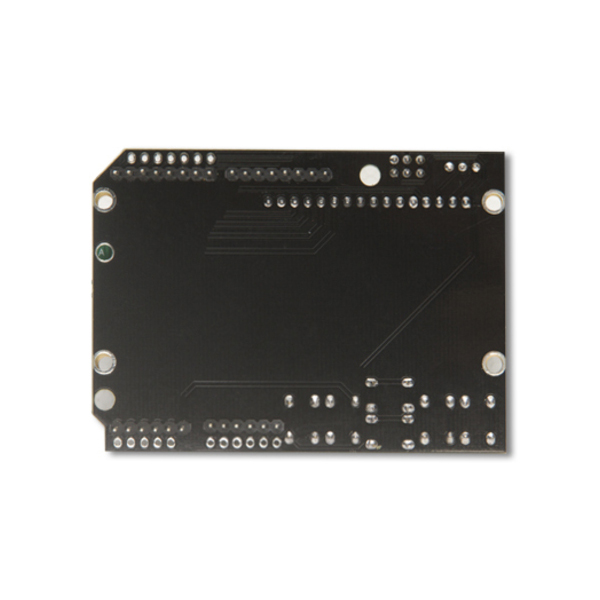

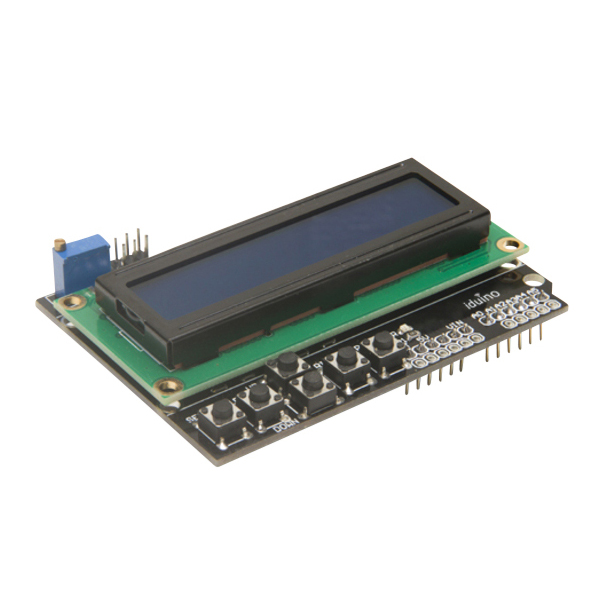

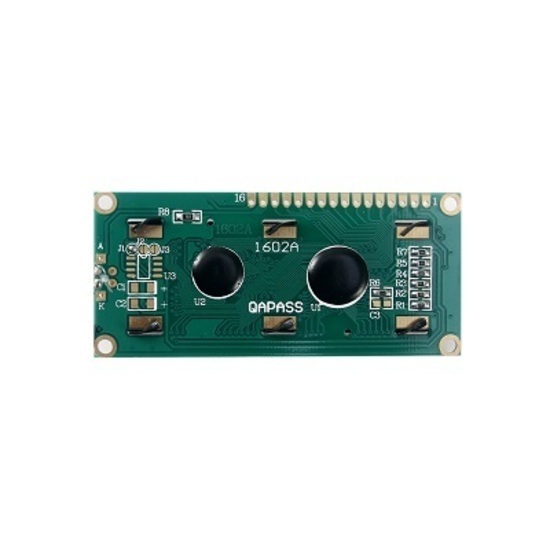

Модуль дисплея для Arduino

Как профессиональный производитель, мы хотели бы предоставить вам модуль дисплея для Arduino. Во-первых, это интерфейс. Все эти дисплеи поддерживают SPI. Разработчики часто задаются вопросом: «Какой интерфейс использует наименьшее количество контактов GPIO? Достаточно ли быстр этот интерфейс, чтобы мое приложение могло обновить экран?» При использовании относительно небольшого процессора, такого как Arduino, SPI часто является лучшим выбором, поскольку для него требуется лишь небольшое количество проводов (3 или 4), но это также ограничивает общий размер (количество пикселей), которым можно быстро управлять. I2C — еще один вариант интерфейса, который может держать GPIO открытым. Для дисплеев Arduino мы обычно рекомендуем использовать SPI поверх I2C, поскольку SPI быстрее и лучше подходит для обработки сложных передач данных, таких как чтение данных изображения с SD-карты.

Далее нам нужно учитывать второй фактор при выборе дисплея Arduino: количество пикселей. Обычно мы рекомендуем использовать дисплей с разрешением 320x240 или меньше для использования с Arduino. Например, для 24-битного дисплея 320x240 потребуется 230 400 байт *(8 + 2) = 2 304 000 бит на кадр. Разделив это на 8 000 000 (скорость Arduino SPI равна 8 МГц), мы получим 0,288 секунды на кадр или 3,5 кадра в секунду. Хотя для многих приложений достаточно 3,5 кадров в секунду, это не особенно быстро. Использование дисплея с меньшим количеством бит на пиксель или меньшим количеством пикселей увеличит частоту кадров. Вы можете использовать калькулятор ниже, чтобы рассчитать частоту кадров дисплея с использованием SPI и Arduino.

Наконец, мы рекомендуем модуль дисплея для Arduino, который легко подключить к Arduino. Эти дисплеи обычно оснащены выводами ZIF или сквозными отверстиями, которые легко припаивать, что позволяет избежать хлопот, связанных с пайкой с мелким шагом. Эти дисплеи можно вывести на универсальную коммутационную панель CFA10102 или через специальную коммутационную панель CFA.

Наконец, мы выбираем дисплеи, которые могут обеспечивать высокое напряжение панели от самого Arduino или совместимой коммутационной платы.

1,45-дюймовый полноцветный TFT ЖК-дисплей 128x128

Номер детали: CFAF128128B1-0145T

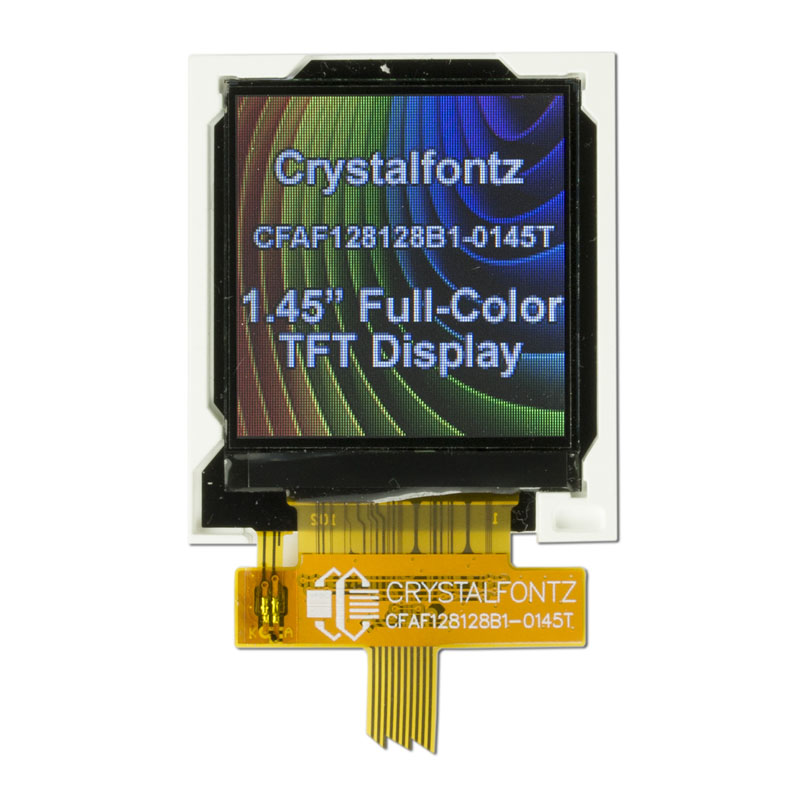

Этот графический TFT ЖК-дисплей с диагональю 1,45 дюйма добавит интересности вашему проекту. Хотя его часто называют цветным TFT с диагональю 1,44 дюйма, мы округляем его до 1,45 дюйма. Этот небольшой дисплей упаковывает полноцветные пиксели размером 128x128 в один. Активная площадь дисплея — квадратный дюйм. Это идеальный выбор, когда вам нужен яркий, детализированный дисплей, при этом экономя место на передней панели. Его вес менее 5 граммов практически не влияет на общий вес портативного или носимого устройства.

Благодаря встроенному контроллеру ST7735S или совместимому контроллеру для питания всего устройства вам понадобится всего один источник питания 3,3 В. Хост-интерфейс SPI обеспечивает полный доступ к дисплею для чтения и записи с помощью всего 10 контактов. Одиночная яркая белая светодиодная подсветка снабжена анодным (A, +) и катодным (K, -) контактами, которые подключаются к хвостовику гибкой печатной схемы (FPC). Для подключения достаточно использовать стандартный 10-жильный разъем SMT ZIF 0,5 мм.

Используя простой интерфейс SPI, вы можете легко реализовать демонстрацию дисплея Arduino + TFT.

Хотя интерфейсу SPI требуется всего несколько проводов для управления этим модулем TFT LCD, он все равно может передавать данные со скоростью, поддерживающей 20 кадров в секунду (кадров в секунду), чего достаточно для воспроизведения плавного динамического видео.

Инструкции по подключению этого TFT-экрана (включая Arduino Sketch) можно найти на нашем форуме.

Для начала загрузите техническое описание и пример кода SPI. Всякий раз, когда вы интегрируете этот дисплей в свое приложение, RGB всегда вас поддержит.
