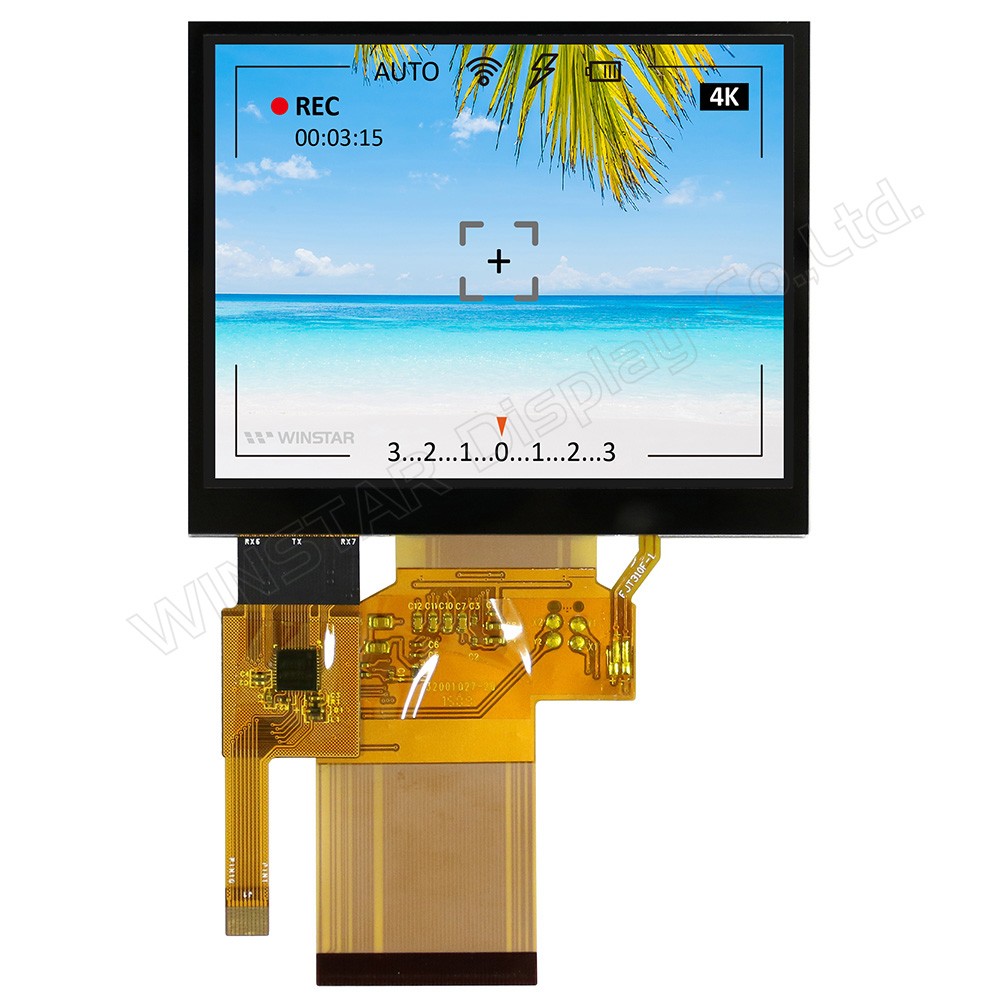

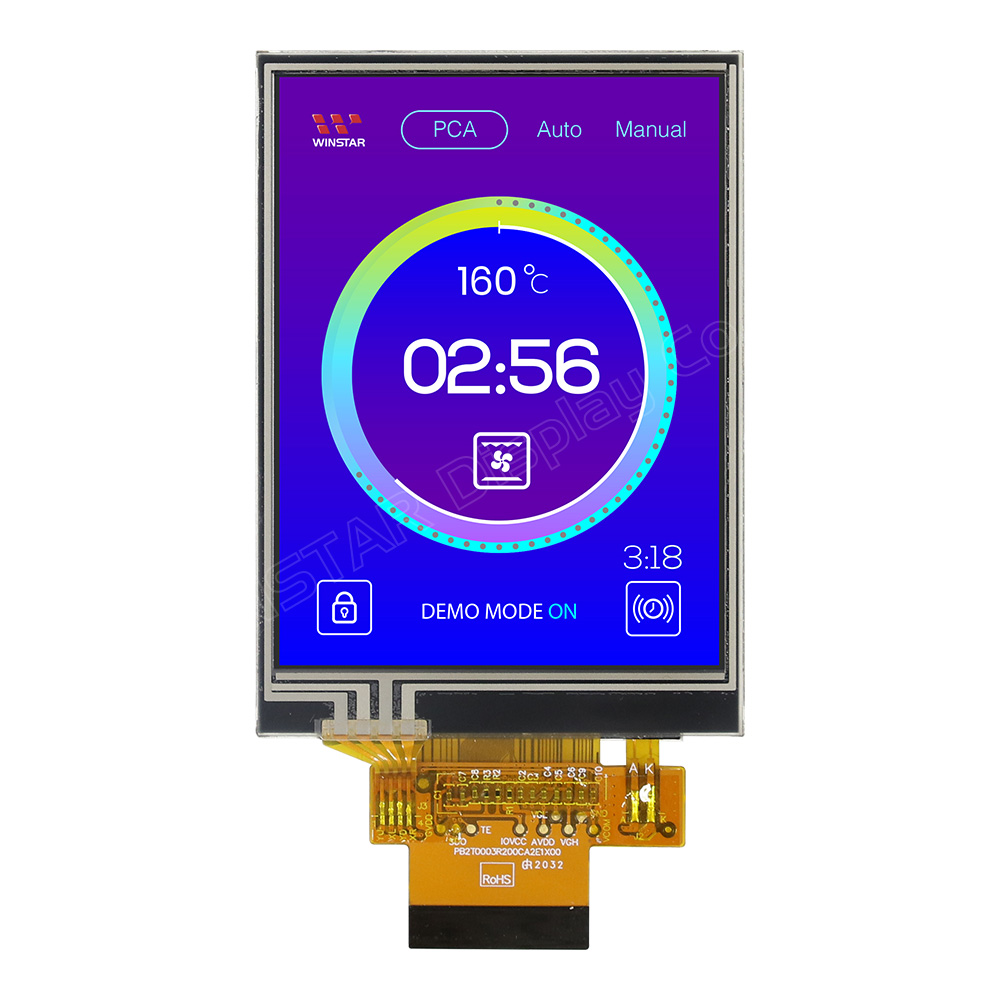

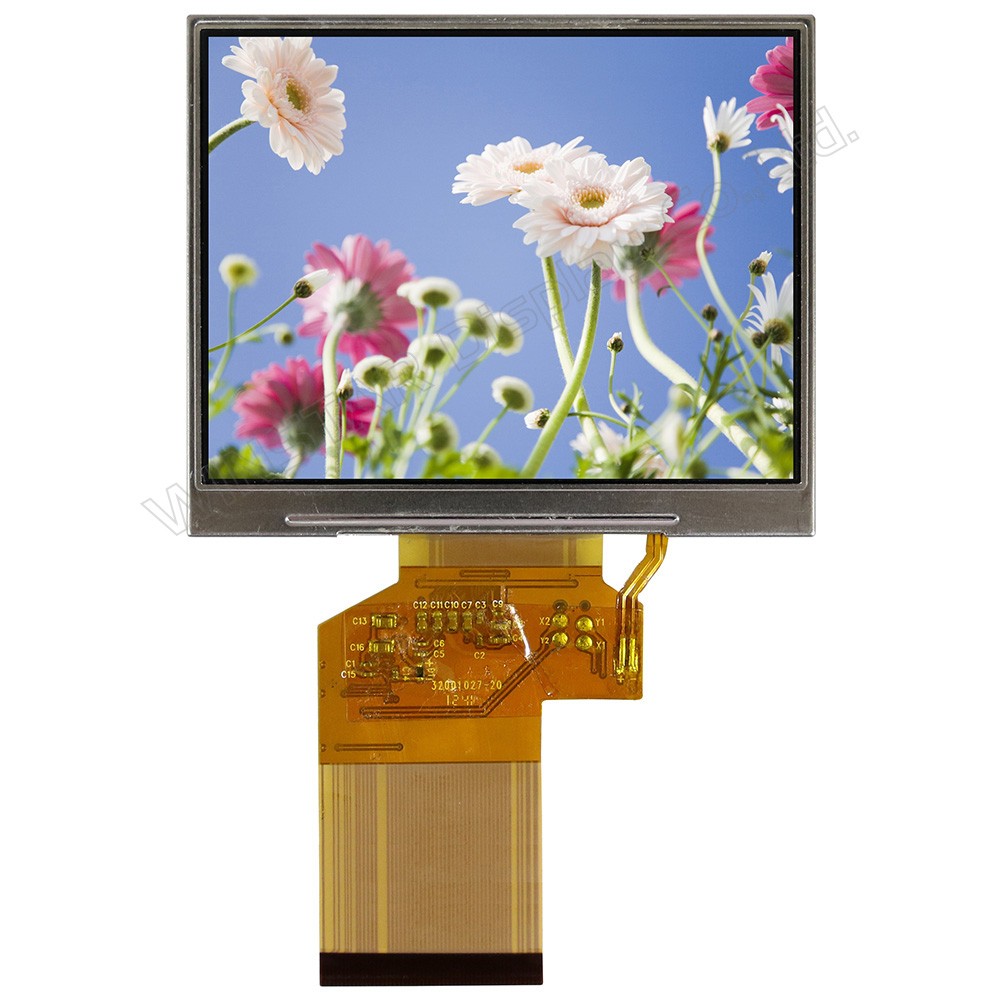

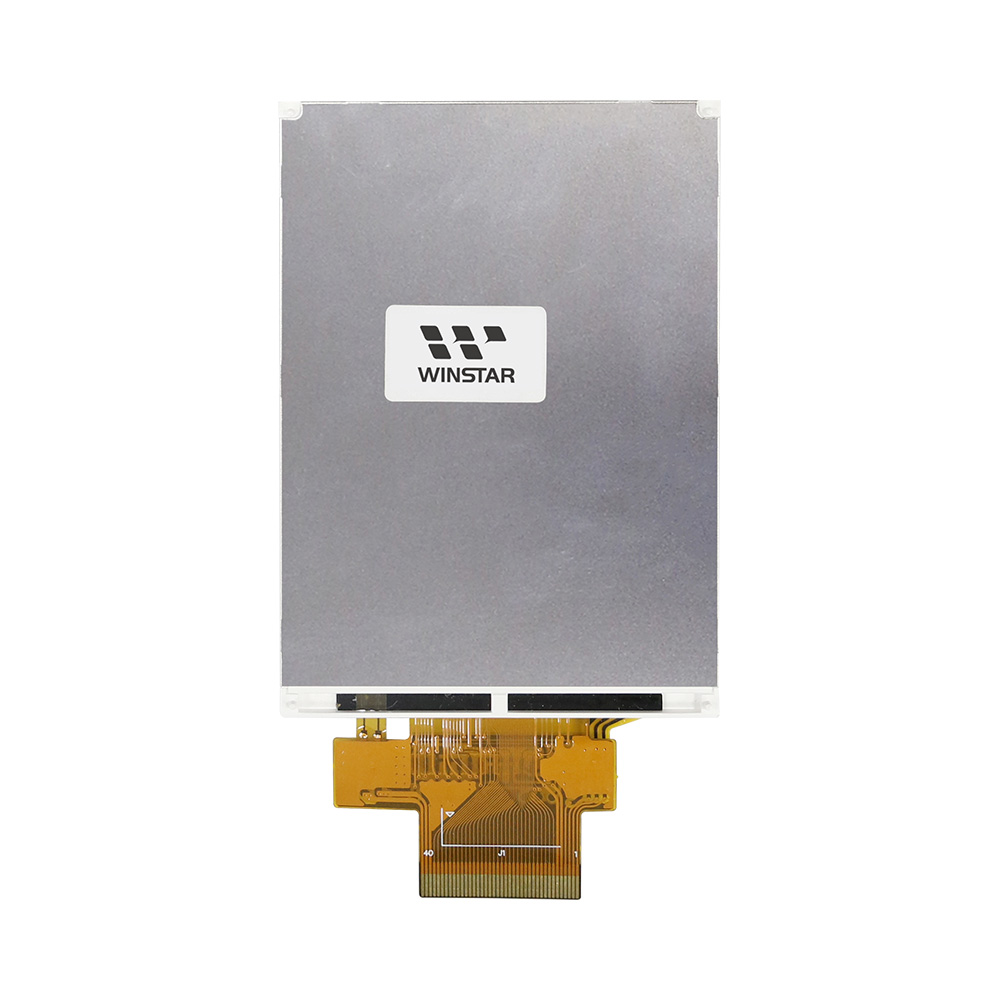

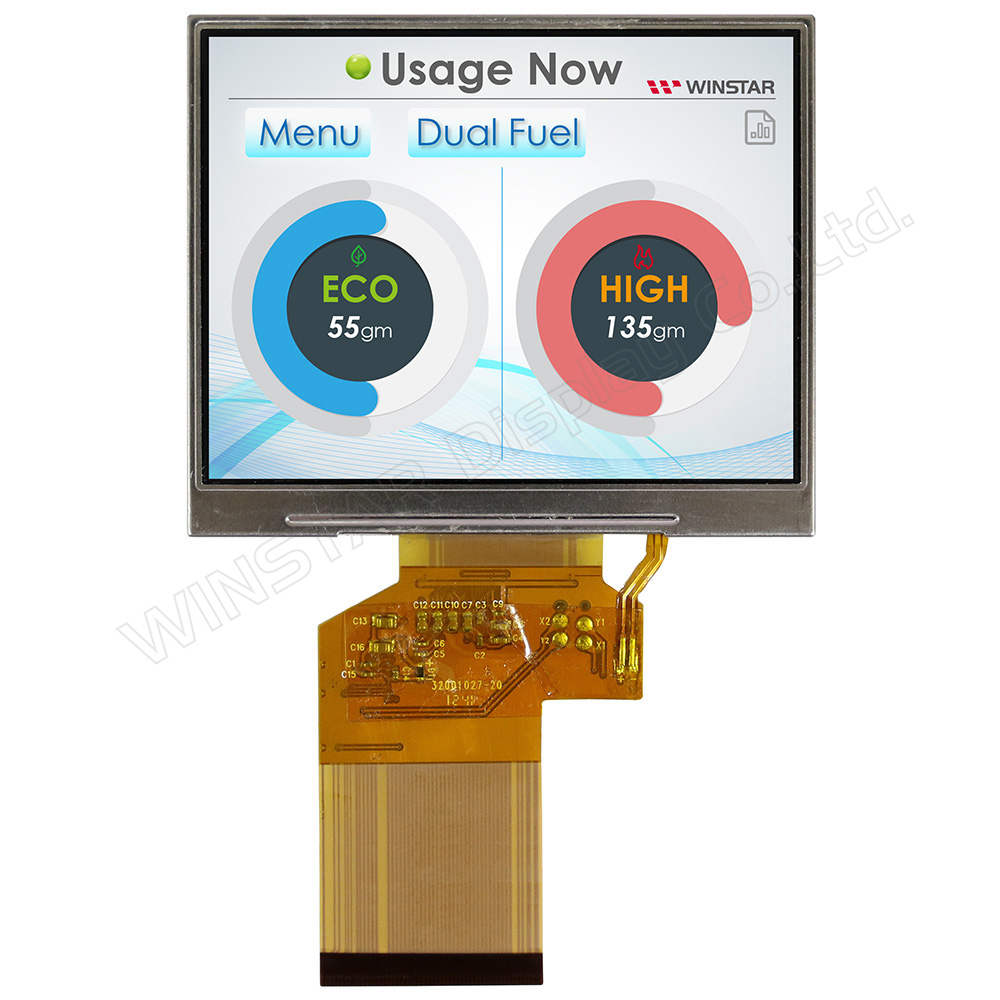

Вы можете быть уверены, что купите у нас индивидуальный Tft ЖК-дисплей высокой яркости. TFT-дисплеи высокой яркости оснащены мощной светодиодной подсветкой и могут достигать яркости до 4500 кд/м².
В условиях яркого освещения, например, в витринах магазинов или на открытом воздухе под прямыми солнечными лучами, TFT-дисплеи нормальной яркости часто плохо видны и кажутся тусклыми. В наших TFT-дисплеях высокой яркости используется яркая подсветка и специальные поляризаторы для четкого отображения контента в таких условиях.
WF40ESWAA6DNG0 — это 4-дюймовый квадратный ЖК-дисплей IPS TFT высокой яркости с проекционно-емкостным сенсорным экраном (PCAP) и разрешением 480 x 480 пикселей. Модуль поддерживает 24-битный интерфейс RGB и использует панель IPS с типичным широким углом обзора (слева: 80/справа: 80/сверху: 80/снизу: 80 градусов), коэффициентом контрастности 800:1, высокой яркостью. яркостью 800 нит и антибликовой поверхностью с соотношением сторон 1:1.
Модуль квадратного TFT ЖК-дисплея WF40ESWAA6DNG0 включает в себя микросхему драйвера ST7701S с диапазоном напряжения питания от 2,5 В до 3,6 В с типичным значением 2,8 В. Модель WF40E может нормально работать при температуре от -30 ℃ до +80 ℃, а диапазон температур хранения также составляет от -30 ℃ до +80 ℃.
РИСУНОК
СПЕЦИФИКАЦИИ
Интерфейс
Определение PIN-кода LCM
| Приколоть | Символ | Функция |
| 1 | ВЛЭД- | Питание катода светодиодной подсветки |
| 2 | ВЛЭД+ | Питание анода светодиодной подсветки |
| 3 | Земля | Силовое заземление |
| 4 | ВКК | Источник питания |
| 5 | Р0 | Шина данных |
| 6 | Р1 | |
| 7 | Р2 | |
| 8 | Р3 | |
| 9 | Р4 | |
| 10 | Р5 | |
| 11 | Р6 | |
| 12 | Р7 | |
| 13 | G0 | Шина данных |
| 14 | Г1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | Б0 | Шина данных |
| 22 | Б1 | |
| 23 | Б2 | |
| 24 | Б3 | |
| 25 | Б4 | |
| 26 | Б5 | |
| 27 | Б6 | |
| 28 | Б7 | |
| 29 | СКЛ | SCL: последовательный вход синхронизации для интерфейса SPI. |
| 30 | ПКЛК | Сигнал синхронизации точек для работы интерфейса RGB |
| 31 | CS | - Сигнал выбора чипа Низкий: чип выбран и доступен Высокий: чип не выбран и недоступен. |
| 32 | HSYNC | Сигнал синхронизации линии для работы интерфейса RGB |
| 33 | ВСИНХРОНИЗАЦИЯ | Сигнал кадровой синхронизации для работы интерфейса RGB |
| 34 | ИЗ | Сигнал включения данных для работы интерфейса RGB Низкий: доступ разрешен Высокий: доступ запрещен |
| 35 | ПДД | SDA: двунаправленный контакт последовательного ввода/вывода данных для интерфейса SPI. |
| 36 | ПЕРЕЗАГРУЗИТЬ | - Внешний вход сброса - Инициализирует чип с низким входом. Обязательно выполните сброс при включении питания после подачи питания. |
| 37-40 | Северная Каролина | Нет подключения |
Определение PIN-кода PCAP
| Приколоть | Символ | Функция |
| 1 | ВСС | Земля для аналоговой цепи |
| 2 | ВДДТ | Источник питания: +3,0 В |
| 3 | СКЛ | Тактовый вход I2C |
| 4 | Северная Каролина | Нет подключения |
| 5 | ПДД | Ввод и вывод данных I2C |
| 6 | Северная Каролина | Нет подключения |
| 7 | /RST | Внешний сброс, активен низкий уровень |
| 8 | Северная Каролина | Нет подключения |
| 9 | /INT | Внешнее прерывание хоста |
| 10 | ВСС | Земля для аналоговой цепи |
Общие характеристики
| Элемент | Измерение | Единица |
| Размер | 4.0 | дюйм |
| Точечная матрица | 480 × 3 (RGB) × 480 | точки |
| Размер модуля | 78,8 (В) × 82,95 (Ш) × 7,17 | мм |
| Активная область | 71,856 (Г) × 70,176 (В) | мм |
| Шаг точки | 0,1497(Г) × 0,1462(В) | мм |
| Тип ЖК-дисплея | TFT, Normally Black, Transmissive | |
| Направление просмотра | 80/80/80/80 | |
| Соотношение сторон | 1:1 | |
| Интерфейс | 24-битный RGB | |
| Драйвер IC | ST7701S или эквивалент | |
| Тип подсветки | Светодиод, обычно белый | |
| ПКАП ИК | ST1633I или аналогичный | |
| PCAP-интерфейс | I2C | |
| Версия микропрограммы PCAP: | V01 | |
| Сенсорная панель | емкостная сенсорная панель (PCAP) | |
| Поверхность | Антибликовый | |
Абсолютные максимальные рейтинги
| Элемент | Символ | Мин |
| Рабочая температура | ВЕРШИНА | -30 |
| Температура хранения | ТСТ | -30 |
Электрические характеристики
Типичные условия эксплуатации
| Элемент | Символ | Ценности | Единица | ||
| Мин. | Тип. | Макс. | |||
| Напряжение питания интерфейса | ВКК | 2.5 | 2.8 | 3.6 | V |
| Ток для водителя (белый) | IVCC | - | 27 | 40.5 | мА |
| Поставка ПКАП | ВДДТ | 2.8 | - | 3.3 | V |
| ICTP (мА) | - | 12.4 | 18.6 | мА | |
