5-дюймовая ЖК-панель IPS, MIPI TFT
Номер модели. RF3500D-AYW-MNN
Вы можете быть уверены, что купите Mipi Tft Lcd Display на нашем заводе.

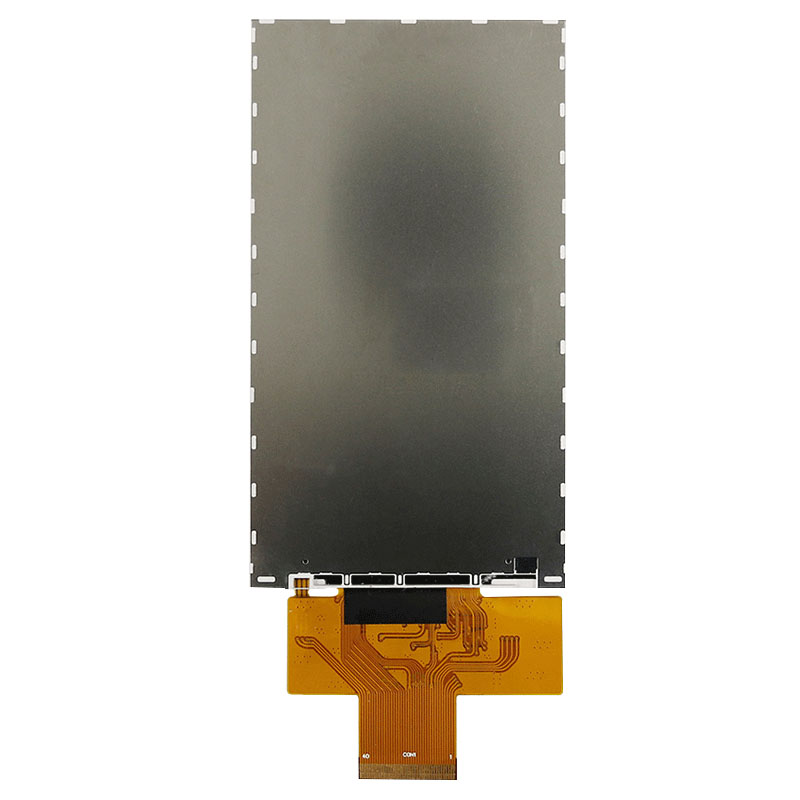

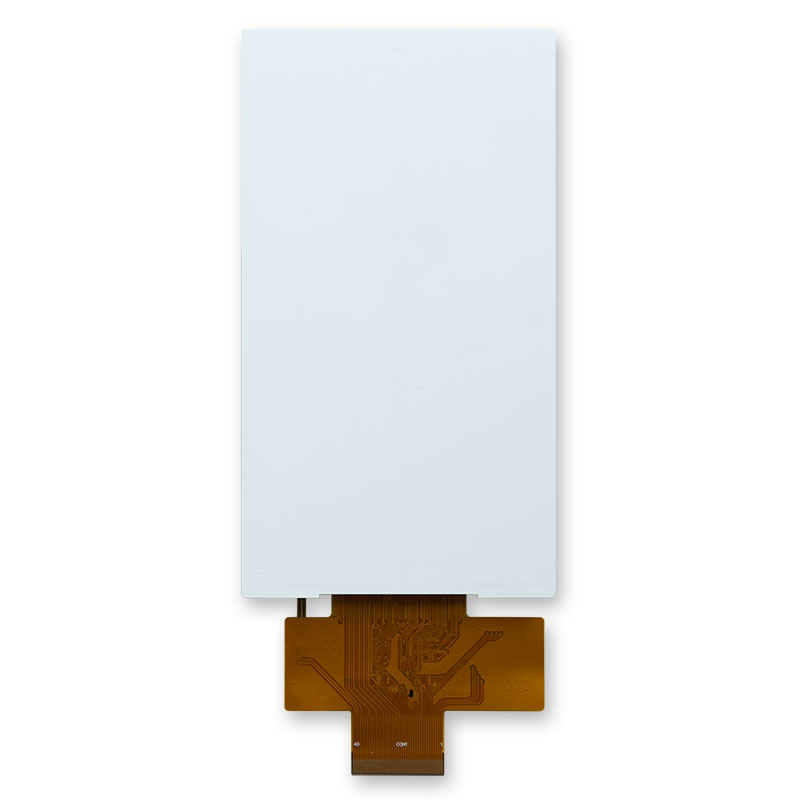

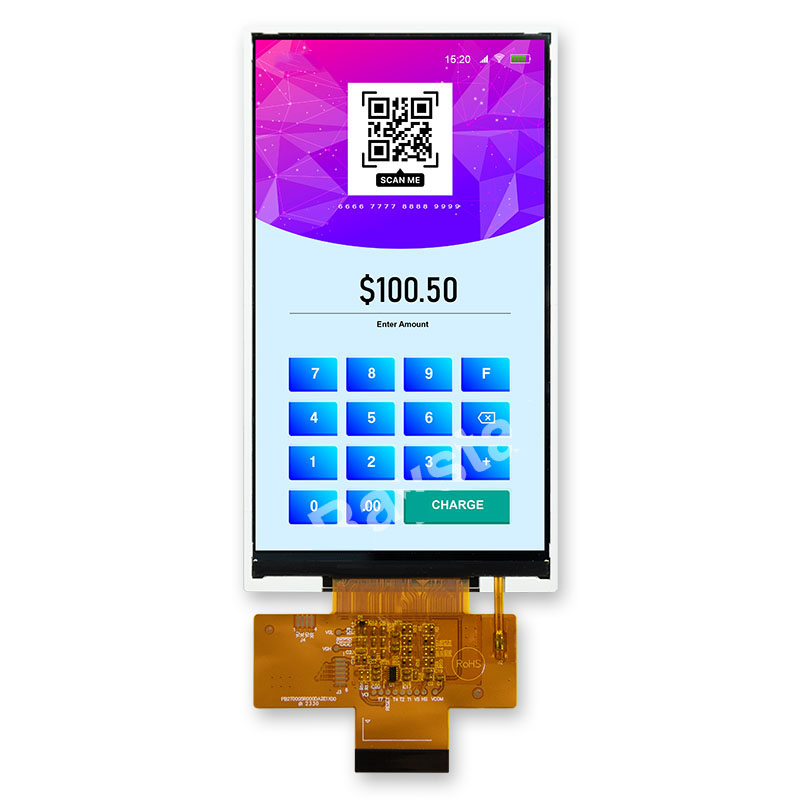

RF3500D-AYW-MNN — это высокопроизводительный модуль с 5,0-дюймовым TFT-ЖК-дисплеем, использующим технологию TFT из аморфного кремния в качестве коммутационного устройства. Его размеры составляют 66,10 (Ш) × 120,4 (В) × 1,85 (Г), а эффективная площадь дисплея — 62,1 (Ш) × 110,4 (В) мм. Дисплей имеет разрешение 720x1280 пикселей, соотношение сторон 16:9 и диапазон углов обзора 80/80/80/80, что обеспечивает превосходное качество изображения. Микросхема TFT, управляющая дисплеем, — ILI9881C.
Этот продукт соответствует требованиям RoHS, интерфейс дисплея использует 4-канальный MIPI, а подсветка представляет собой обычный белый светодиод. Его коэффициент контрастности составляет 800:1, а типичная яркость — 300 кд/м2. Диапазон напряжения питания составляет от 2,5 В до 3,6 В, диапазон рабочих температур от -20 ℃ до +70 ℃, а температура хранения может достигать от -30 ℃ до +80 ℃, что позволяет ему стабильно работать в различных средах.
| ЭЛЕМЕНТ | ИЗМЕРЕНИЕ |
| Серия TFT | Стандартный TFT ЖК-дисплей, IPS TFT ЖК-дисплей |
| Размер (диагональ) | 5 |
| Точечная матрица/Разрешение | 720 × 3 (RGB) × 1280 |
| Размер модуля | 66,10 (Ш) × 120,4 (В) × 1,85 (Г) |
| Активная область | 62,1 (Ш) × 110,4 (В) |
| Точка/шаг пикселя | 0,08625(Ш) × 0,08625(В) |
| Тип ЖК-дисплея | TFT, обычно черный, пропускающий |
| Направление просмотра | 80/80/80/80 (ИПС) |
| Соотношение сторон | 16:9 |
| Тип подсветки | Светодиод, обычно белый |
| Плата управления | Нет |
| Микросхема драйвера TFT | ILI9881C или эквивалент |
| Интерфейс | 4-полосный MIPI DSI |
| Сенсорная панель | Без сенсорной панели |
| Поверхность | Блики |
| Яркость | 300 |
| Монтажное отверстие | Нет |
| Рабочая температура | -20~+70 |
| Температура хранения | -30~+80 |
Typical Operation Conditions
| ЭЛЕМЕНТ | СИМВОЛ | ЦЕННОСТИ | ЕДИНИЦА | ||
| МИН | ТИП | МАКС | |||
| Источник питания для аналоговой схемы | ВКИ | 2.5 | 3.3 | 3.6 | V |
| Источник питания для логической схемы | ИОВКК | 1.65 | 1.8 | 3.6 | V |
| Ток для водителя | IDD | - | 44 | мА | |
Условия вождения
| ПАРАМЕТР | СИМВОЛ | МИН | ТИП | МАКС | ЕДИНИЦА |
| ток светодиода | ИЛЭД | - | 40 | - | мА |
| Напряжение светодиода | ВЛЭД+ | 19.6 | - | 23.8 | V |
| Срок службы светодиода | 30 000 | - | - | час |
