Вы можете быть уверены, что купите у нас индивидуальный Tft ЖК-дисплей Lvds. Выходной интерфейс LVDS использует чрезвычайно низкий размах напряжения (около 350 мВ) для передачи дифференциальных низковольтных дифференциальных сигналов через две дорожки печатной платы или пару симметричных кабелей. С помощью выходного интерфейса LVDS сигнал может передаваться на дифференциальную линию печатной платы или симметричный кабель со скоростью сотни Мбит/с. Благодаря низкому уровню шума и низкому энергопотреблению он обеспечивает низкое напряжение и малый ток. Интерфейс LVDS TFT LCD широко используется в ЖК-мониторах с диагональю 17 дюймов и выше. Выходной интерфейс LVDS ЖК-экрана можно разделить на следующие четыре типа:
1. TFT ЖК-экран, одноканальный 6-битный выходной интерфейс LVDS
В этом интерфейсе используется одноканальная передача, каждый сигнал основного цвета использует 6 бит данных, всего 18 бит данных RGB, поэтому его также называют 18-битным или 18-битным интерфейсом VDS.
2. TFT ЖК-экран с двойным 6-битным выходным интерфейсом LVDS
В этом интерфейсе используется двухканальная передача, каждый сигнал основного цвета также использует 6 бит данных, нечетные и четные каналы имеют размер 18 бит каждый, а данные RGB составляют 36 бит, поэтому он называется 36-битным или 36-битным интерфейсом BitLVDS.
3. Одноканальный 8-битный выходной интерфейс TFT LCD 1TL.
В этом интерфейсе используется одноканальная передача, каждый основной цветовой сигнал использует 8-битные данные, общая длина данных RGB составляет 24 бита, поэтому его также называют 24-битным или 24-битным интерфейсом BitLVDS.
4. Двойной 8-битный выходной интерфейс TFT LCD 1TL
В этом интерфейсе используется двунаправленная передача, каждый сигнал основного цвета использует 8-битные данные, нечетные и четные каналы имеют размер 24 бита каждый, общая длина данных RGB составляет 48 бит, поэтому он называется 48-битным или 48-битным интерфейсом BitLVDS.

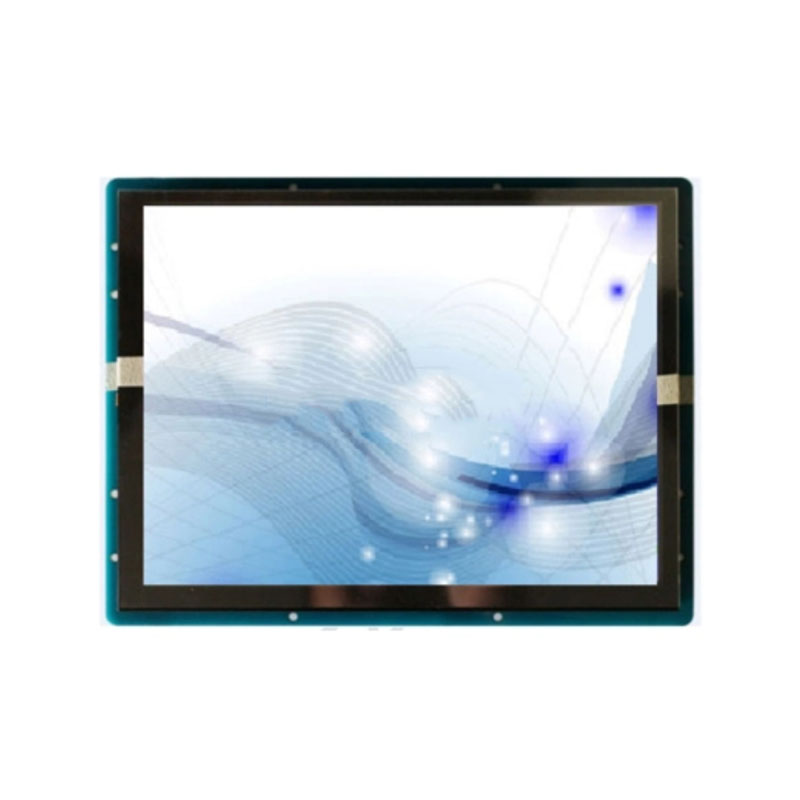

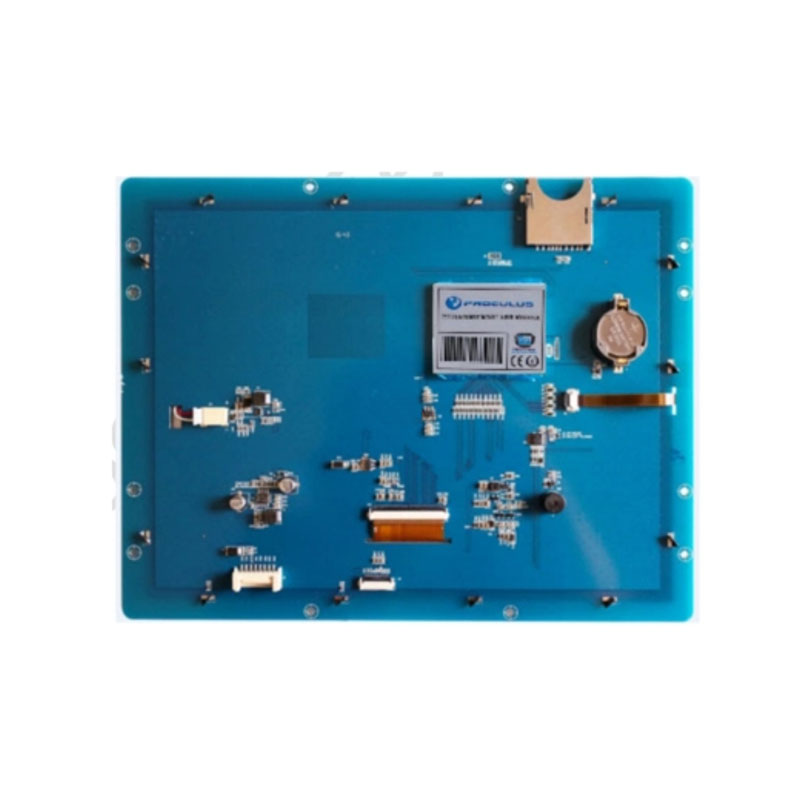

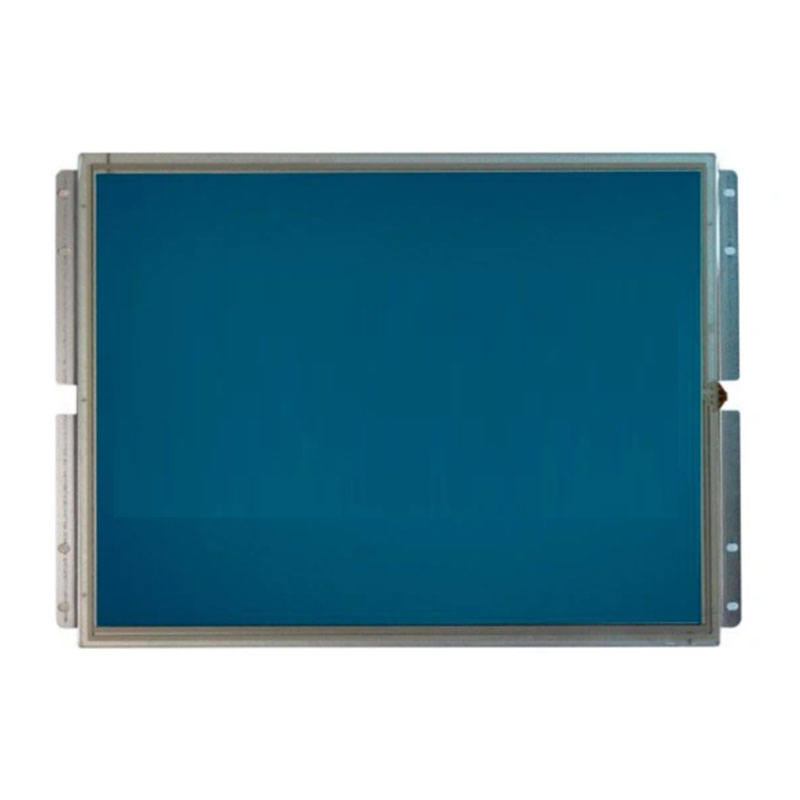

Особенности 15,0-дюймового ЖК-модуля 1024*768
Поддержка RS232/TTL/CMOS, максимальная скорость передачи данных может достигать 921600 бит/с;
Поддержка аудио функции;
Поддержка аппаратного декодирования JPG, повышение эффективности хранения и ускорение скорости отображения;
Поддержка автономной пакетной загрузки через USB-накопитель, повышение эффективности загрузки и снижение требований оператора;
Поддержка регулировки яркости подсветки и функция автоматической защиты экрана в режиме ожидания;
Поддержка многоязычной библиотеки шрифтов, отображения изображений и QR-кода;
Поддержка цифрового и английского ввода с настраиваемым интерфейсом клавиатуры;
Поддержка поворота экрана на 90 градусов, 180 градусов, 270 градусов, регулируемый угол обзора;
Простая в использовании разработка графического пользовательского интерфейса UnicView, навыки программирования не требуются;
Немедленная работа после включения, отсутствие времени загрузки системы;
Отличная электромагнитная совместимость.
Технические характеристики 15,0-дюймового ЖК-модуля 1024*768
| Отображать | |
| Цвет | 65 тыс. (65536) цветов, 16-битный цвет 5R6G5B |
| АКТИВНАЯ ЗОНА / Обзорная зона | 304,1 мм (ширина) × 227,3 мм (высота)/307,4 мм (ширина) × 231,3 мм (высота) |
| Разрешение | 1024*768, дисплей с поворотом на 90° (768*1024) |
| Подсветка/Жизненный цикл/Яркость | Светодиод/50 000 ЧАСОВ/ 400 кд/м²/(регулировка уровня 64) |
| Рабочая температура/температура хранения | -20~+70℃/-30~+85℃ |
| Напряжение и ток | |||||
| Элемент | Состояние | Мин. | Тип. | Макс. | Единица |
| Напряжение питания | - | 12 | 26 | V | |
| Рабочий ток | VIN = 12В, подсветка включена | - | 950 | - | мА |
| VIN = 12В, подсветка выключена | - | 180 | - | мА | |
| Рекомендуемый источник питания: 12 В, 2 А постоянного тока. | |||||
| Тест надежности | |||||
| Элемент | Состояние | Мин. | Тип. | Макс. | Единица |
| Рабочая температура | 60% относительной влажности при напряжении 12 В | -20 | 25 | 70 | ℃ |
| Температура хранения | - | -30 | 25 | 85 | ℃ |
| Рабочая влажность | 25℃ | 10% | 50% | 80% | относительной влажности |
| Protective Paint | - | - | Никто | - | - |
| Тест на старение | - | - | 8 | - | H |
| Интерфейс | |||||
| Элемент | Состояние | Мин. | Тип. | Макс. | Единица |
| Скорость передачи данных | Стандартный | 1200 | 115200 | 921600 | б/с |
| Определяется пользователем | 1200 | - | 921600 | б/с | |
| Выходное напряжение (TXD、BUSY) | Выход 1, выход = 1 мА | 3.0 | 3.2 | - | V |
| Выход 0, выход =-1 мА | - | 0.1 | 0.2 | V | |
| Входное напряжение （RXD） |
Вход 1, Iin=1 мА | 2.0 | 3.3 | 15.0 | V |
| Вход 0,Iвх=-1мА | -15,0 | 0.0 | 0.3 | V | |
| Интерфейс | Режим определяется перемычкой 6: ON = 8N1, 3,3 В TTL/CMOS; ВЫКЛ = 8N1, RS232 | ||||
| Розетка | HY2.0-8P | ||||
| USB | Зарезервировано (при необходимости свяжитесь с нашим торговым представителем.) | ||||
| SD-слот | Да (формат файлов SDHC, FAT32) | ||||
| Память | |||||
| Элемент | Параметр | Мин | Тип. | Макс | Единица |
| Вспышка | Пространство шрифта | - | 32 | - | МБ |
| Хранилище изображений (256 МБ) | - | - | 143 | шт. | |
| Пользовательское хранилище | 0 | - | 32 | МБ | |
| Периферийные устройства | |
| Зуммер | Да |
| РТК | Да |
| Резистивный сенсорный экран | Да |
| SD-карта | Да |
| Номер модели | |
| P10768J150C_N02 | Нет прикосновения |
| P10768J150C_T02 | Резистивный сенсорный |
| P10768J150C_P02 | ПКАП Тач |
| Упаковка и физические размеры | |
| Параметр | Данные |
| Размеры | 326,5(ширина) ×253,5(высота) ×27,0(толщина с ТП) мм |
| Вес нетто одной детали | 2100г |
| Вес всего корпуса | подлежит уточнению |
| Размер упаковочной коробки | 460 мм (Д) × 375 мм (Ш) × 480 мм (В) |
| Спецификация упаковки | 8 шт./коробка |
